中冷器
來源：http://www.meangen.com/ 發布時間：2021-10-12 瀏覽次數：0

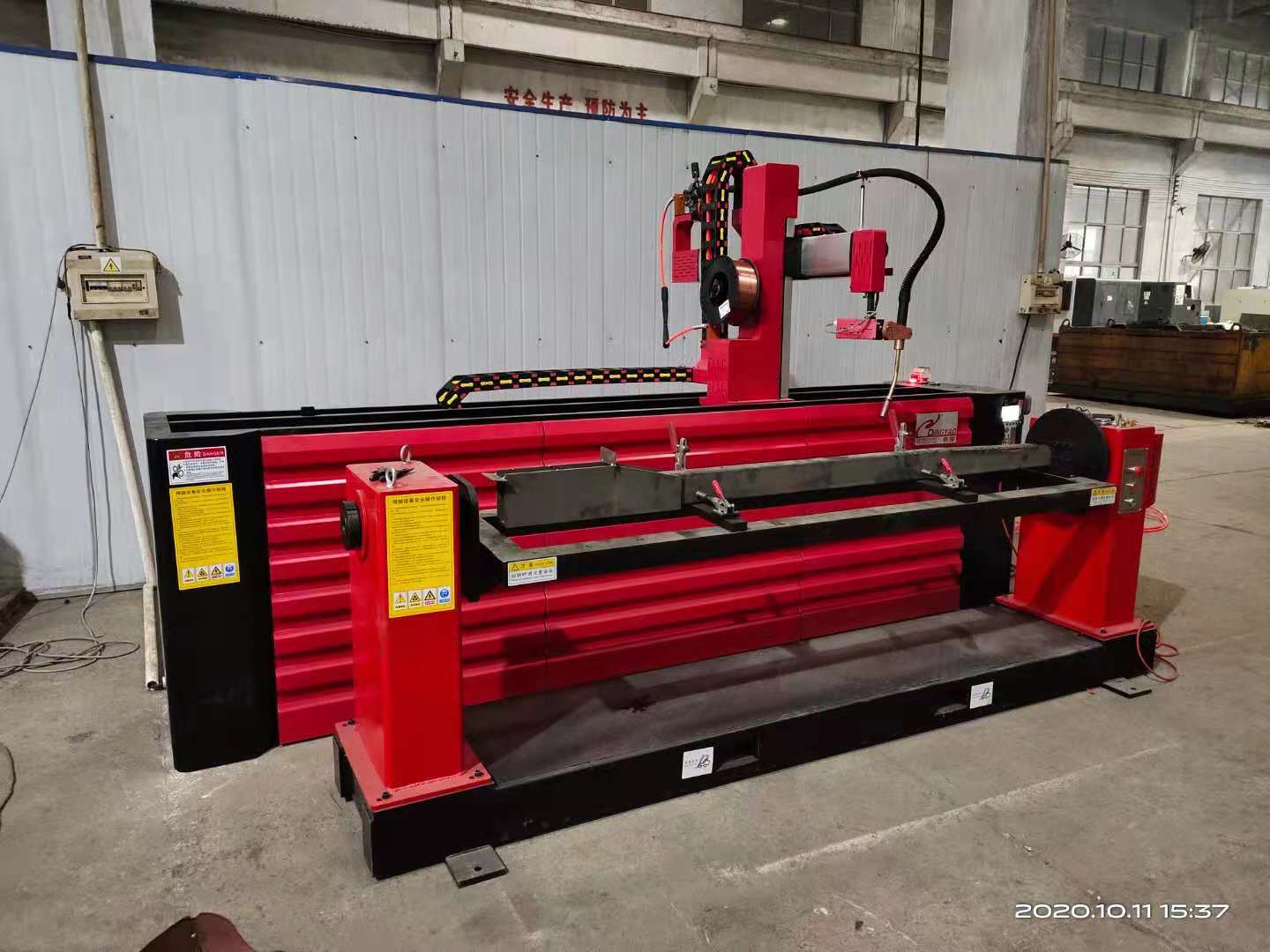

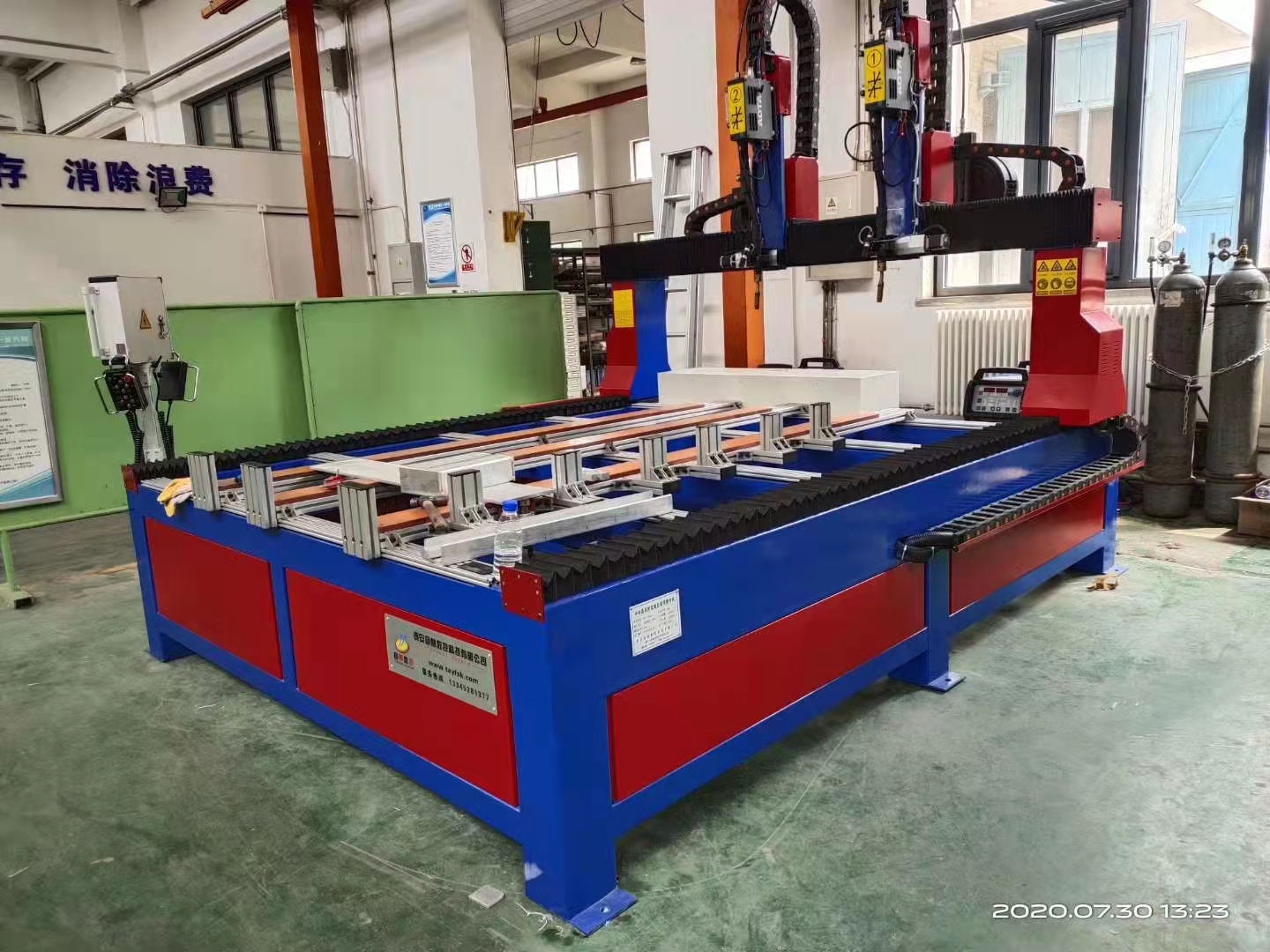

一、 中冷器自動焊接專機介紹
Ø 適應于鋁合金/碳鋼中冷器、水箱、油箱、散熱器等多種材質的焊接
Ø 可搭載TIG、MIG/MAG焊接設備
Ø 整機一體式設計，結構緊湊、成熟可靠；專用定位工裝定位準確
Ø 三維焊接操作臂+雙槍焊接+圓弧形擺槍，保證了焊接效率及焊接質量
Ø 控制系統采用大屏幕觸摸屏人機界面，編程方便
Ø 焊接工藝存儲量為30套，可根據焊件規格，按編號直接調用相應焊接工藝
Ø TIG焊接配置數控自動送絲機，具自動反抽絲功能和脈動送絲功能，送絲精度高
Ø 強制循環水冷系統，保證了整機長時間可靠運行
Ø 一鍵式操作，自動完成整個焊接過程；也可根據需要實時干預焊接參數
二、 設備主要技術參數
| 參數名稱 | 項目 | 參數值 |
| 工件尺寸 | 工件焊接長度 | ≤2200mm |
| 工件寬度 | ≤1600mm | |
| 工件高度 | 400mm | |
| 焊槍X軸龍門行走 | 行程 | 2600mm |
| 移動速度 | 0-200mm/s | |
| 伺服電機功率 | 2*0.75kw | |
| 焊槍Z軸豎直向行走 | 行程 | 400mm |
| 移動速度 | 0-200mm/s | |
| 伺服電機功率 | 0.75kw | |
| 焊槍Y軸左右行走 | 行程 | 1800mm |
| 移動速度 | 0-10mm/s | |
| 交流電機功率 | 0.12kw | |
| 焊槍R軸擺動行走 | 行程 | ±50 |
| 移動速度 | 0-50mm/s | |
| 驅動電機 | 步進電機 | |
| 設備主要參數 | 輸入電源 | AC380V50Hz |
| 總功率 | 5kW | |
| 焊接速度 | 200-1000mm/min | |
| 適用材料 | 碳鋼、鋁合金 | |
| 適用焊絲直徑 | 0.8、1.0、1.2、1.6mm | |
| 控制器 | 松下PLC | |
| 人機交互 | 10寸彩色觸摸屏 | |
| 以上參數可根據客戶需求訂制 | ||
